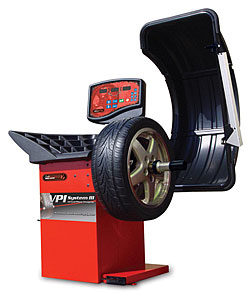

SYSTEM-III

 ヴァーチャルプレーンイメージング
  超高精度・高速コンピューター ホイールバランサー

SYSTEM-III

VIRTUAL PLANE IMAGING


足回り整備機器で常に世界をリードするJohn Bean。
Virtual Plane Imaging テクノロジーを採用した新型バランサーの登場です。

Virtual Plane Imaging テクノロジー

従来のバランサー

従来のバランサーでは2個のシャフトセンサーをホイール位置から遠い左サイドに取付けていました。 この状態では、片側のセンサーは他方に比べモーターに近い位置に取付けられているため、異なったストレス、温度環境に置かれてしまいます。
新しい特許のVPIテクノロジーでは、ホイールをセンシングポイントの中心に置き、高精度なバランス測定を目指しました。
ただし、実際のバランサーではホイールを2個のセンサー間に取付けることは物理的に不可能です。 これを可能にしたのが”Virtual Plane Imaging”テクノロジーで、測定精度を格段に向上させることに成功しました。

Virtual Plane Imaging テクノロジー
  • 2つのセンサー(Piezoシステム)は同じ環境に置かれています。
  • Virtual Plane Imaging がホイールを電子(仮想)的にPiezoシステムの間に置き、業界最高水準の測定精度を実現しました。
  • VPITMはタイヤとホイールの内と外側の測定プレーンからの信号を電子的に決定します。
Piezoシステム
  • VIRTUAL PLANE IMAGING
    “ヴァーチャルプレーンテクノロジーを採用し、精度・耐久性が大幅に向上しました。

  • 必要なデータは自動入力。
    メジャリングアームを搭載し、計測に必要なディスタンス・タイヤサイズ・リム径をワンタッチで入力します。手動入力によるミスを防ぎ、作業の高速化と正確性の確保を実現します。
  • 13〜16インチなら6秒以下!
    タイヤのセットから測定完了まで6秒以下という短時間測定を実現。

  • スピンドル連動ホイールガード
    タイヤが正しくセットされ、ホイールガードが降ろされると自動的に測定を開始します。
    ホイールガードとスピンドルは連動しており、ガードが降りていないとスピンドルは回りません。
    作業者の安全を確保します。
  • クイックマウントナット
  • ウエイト取付けに便利なスピンドルロック
  • 3段階角度調節エルゴノミックデザインディスプレイ
  • 内側/外側それぞれのウエイトポイントで止まる「オートストップ」機能
  • テープウェイトホルダ装備
    内取りモードで貼り付けウェイトを最適な位置に貼り付けることができます。
  • スポークモード標準装備
    ファッション性の高いスポークホイールのバランス作業の必需品です。
  • 自動入力アーム
    SYSTEM-T:1-D(距離のみ)
    SYSTEM-V:3-D(全データ)
  • 精度較正プログラム内臓
    オペレータが1分で行える精度較正プログラムを内蔵。
    ホイールバランサーには必須の機能です。
クイックマウントナット フットスイッチ エルゴノミックデザインディスプレイ

ホイールバランサー「SYSTEM-III / I」の主な仕様

  BFH1000 SYSTEM-III SYSTEM-I
リム幅 3-20インチ 3-20インチ 3-20インチ
リム径 8-30インチ 8-25インチ 8-25インチ
最大ホイール径 44インチ (1,117 mm) 44インチ (1,117 mm) 44インチ (1,117 mm)
最大ホイール重量 70 kg 70 kg 54 kg
シャフト径 40 mm 40 mm 40 mm
測定時シャフト回転数 200 rpm 200 rpm 100 rpm
測定時間 最長約20秒 約6秒 約6秒
データ入力 幅 全自動、ノンタッチ 自動入力アーム 手動入力
データ入力 径 全自動、ノンタッチ 自動入力アーム 手動入力
データ入力 距離 全自動、ノンタッチ 自動入力アーム 自動入力アーム
設置スペース (幅x奥) 1,626 x 1,626 mm 1,829 x 1,494 mm 1,555 x 1,463 mm
電源 単相 AC200V (0.75kw) 単相 AC200V (0.75kw) 単相 AC100V (0.75kw)
