V3D-3 "ARAGO"

V3D-3 "ARAGO"
EEWA550A Arago V3D

画期的なDigiSmartTM テクノロジー

第3世代、究極のアライナー登場!
測定能力・操作性・作業性を一段と向上させました。
常に高い評価を得続けている3Dアライナーシリーズのトップに
究極のアライナーARAGO(アラゴ)が登場しました。

JohnBeanの新技術DigiSmartTM のユニークな特長

ターゲット自動追尾機能:

測定と調整、アライメント作業に最適なポジションにリフトを上昇下降させると、自動的にカメラが4つのターゲット画像を取得するために昇降するようプログラムされています。

自動キャリブレーション機能:

左側のカメラポッドに組み込まれた“第3のカメラ”。

左側のカメラポッドには、右側のポッドに組み込まれたターゲットに向けられた第3のカメラが取付けられています。
また、DigiSmartTM は車両に取付けたターゲットを自動追尾するだけでなく、左右カメラの相対的な位置関係を追いかけます。
DigiSmartTM ソフトウェアは1秒間に数回の割合でこのデータをアップデートしシステムの精度較正を実施し、どんな高さでもスピーディで正確な測定値を提供します。

レイアウト自由:

ARAGO DigiSmart TMを活かした納入例。

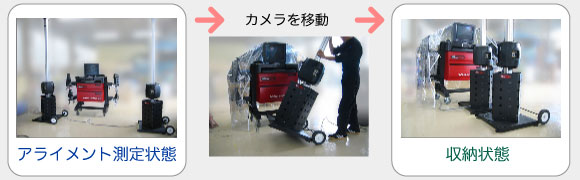

壁際に設置することの多いアライナーですが、オプションのポータブルキットを使用することによりカメラポストを移動させ、さまざまなレイアウトを提供します。
DigiSmartTMを搭載したJohnBean ARAGOならではの機能です。

ドライブスルーキット(オプション)を取り付けることによりカメラポスト間を2,590mmまで拡げ、車両を通り抜けさせることができます。

アライメント測定用高機能アプリケーション

抜群の作業性

ARAGOなら・・・

調整作業も・・・

調整作業例。
ARAGOを使用すれば、アライメント調整作業の内容に応じて、いつでも理想的な作業姿勢をとることができます。

測定時間たったの1分半!

このページのコンテンツには、Adobe Flash Player の最新バージョンが必要です。

Adobe Flash Player を取得



4輪のトーとキャンバーの測定値を得るまで、ターゲット取付けから始めて約1分半で終了します!

トー/キャンバーと同時に、車両寸法 (前輪/後輪セットバック、サイド/アクスルオフセット)とロールラジアス(タイヤの外径、回転/km)も測定しており、入庫時の初期診断や最終チェックをすばやく行えます。

その他の特長

  • 取扱が容易で導入したその日から本格的に稼動できます。
  • 生産性が従来機種に比べ格段に高く、イベント時の集客効果も抜群!
  • 左右カメラ部が独立しているため、ドライブスルーやカメラポスト移動方式での設置が可能!

主な仕様

  ARAGO3 V3D2 Ultra V3D1 Ultra V1-8 Smartliner
計測システム CCD カメラによる3 次元画像処理 CCD センサー



前輪 トー
キャンバー
キャスター
SAI (キングピン 角 )
インクルーデッド 角
後輪 トー
キャンバー
スラスト 角
トーアウトオンターン
ハンドル 最大切れ角 ○*1 ○*1 ○*1 オプション オプション
前輪セットバック
後輪セットバック -
サイドオフセット -
アクスルオフセット -
ホイールベース 左右 差 -
前後トレッド 差 -
トーカーブ 変化 -
ホイールプレースメント - - -
ロールラジアス - - -
スクラブラジアス - - -
キャスタートレール - - -
P
r
o
32
車両スペック
調整方法解説 CG
調整メニュー
顧客管理 プログラム -
診断機能 -
P
C
モニター 19インチ 19インチ 17インチ 17インチ 15インチ
オペレーティングシステム WindowsVista WindowsXP WindowsXP WindowsXP WindowsXP


サブモニター オプション
リモートコントローラー オプション
ブレーキデプレッサー
ステアリングホルダー
較正器 不要 不要 不要 オプション

  *1  車種 、 計測条件によって計測できない 場合があります。

アムテックスでは国産、輸入新型車のアライメントデータを無償にて公開しています。
また、アライメントに対する知識を広めるための読み物も用意しています。
ぜひ一度ご閲覧ください。
