EZシム^TM トーションビーム式コイルサスペンション アライメント調整

EZ Shim^TM

EZシム (全面接触 デュアルアングル)

特許取得のリヤトーションビームアクスル アライメント調整用デュアルアングルシムです。 一枚のシムでキャンバーとトー、両方の角度を調整します。 (FF車のみ)。
適合表から適切なシムを選び、現車のスピンドル/ハブ取り付けボルトやバックプレート、ブレーキシリンダなどに合わせて、EZシムをカットします。
キャンバー/トー変化量 -1.5°〜+1.5°(-1°30′〜+1°30′)
EZシム シリーズ 定価4,200円 強度試験書付き

写真はFitGD3

※左記の適合は代表例です。
適合車種については SPC適合表 にて
ご確認ください。

EZシム取付動画を見る


購入はこちらから

• 75200 EZシム ブルー 定価4,200円
  クライスラー: PTクルーザー
  ルノー: トゥインゴ
  VW: パサート(〜1997年), ゴルフ(〜1998年), ポロ
  日産: マーチ(K12/K13), キューブ(Z11), ノート(E11)
  スズキ: スイフト(ZC31S/ZC71S), スプラッシュ
• 75400 EZシム グレー 定価4,200円
  ボイジャー(〜1995年), クエスト(〜2002年)、
  ベクトラ(〜2001年), アストラ(F/G/H), ザフィーラ
  ダイハツ: クー(M40), ミラ(2003年〜), ムーヴ(2003年〜)
  スバル: トラヴィック, DEX
  マツダ: デミオ(DY3W/DY5W), ベリーサ(DC5W)
  トヨタ: bB(QNC20/QNC21)
• 75600 EZシム イエロー 定価4,200円
  トヨタ: アクア(NHP10), アリオン/プレミオ, ウィッシュ(NE10G/ZGE20/ZGE21G), ヴィッツ(P90系/P130系), ヴォルツ, オーリス, カローラ フィールダー(E12系/E141/E142), スパシオ, プリウス, シエンタ(NCP81G), ランクス/アレックス(E12), ルミオン(E151/E152), iQ(J10)
  日産: キューブ3(BZ11/YGZ11)
• 75800 EZシム レッド 定価4,200円
  デビル(2000年〜) VW: パサート(1998年〜)
  トヨタ: bB(NCP30系), イスト(P60系), ヴィッツ(P10系), ファンカーゴ, ポルテなど
  ニッサン: ウィングロード(Y12), キューブ(Z12), ティーダ(C11), ブルーバードシルフィ(G11)
  ホンダ: エアウェイブ, フィット(GD系)など
  三菱: コルト, コルトプラス
• 同じ構造のFF車もリヤアクスルビーム、スピンドル/ハブベアリングが外れるほとんどの車両のリヤアライメントの調整が可能になります

【EZ-SHIM他 アライメント調整パーツ車種別適合表】

インストールガイド (取付説明書)
インストレーションビデオ (取付動画)

EZシム ブルー, グレー, レッド 原寸図
（※ 購入を検討される際、切り抜いて実車合わせにご利用ください。）

• 75970 キャリパースペーサーセット
  ディスクブレーキキャリパーがリアアクスル側に取り付けられ、シム取付後にブレーキパッドがローターに当たってホイールがロックすることを防ぎます。
  下記リアシムにもお使いいただけます。 (4 種類 x2 個、計8 個)
  インストールガイド
• EZシム取付時にハブベアリングを固定するボルトの長さが足りない場合に使用します。
  10408 ボルトセット (M10 x 1.5 x 40mm x8本)
  73415 ボルト4本セット (M10 x 1.25 x 30mm x4本)

TOYOTA リアシム 71020シリーズ

詳細は、SPC適合表にてご確認ください。
購入はこちらから

• TOYOTA
  アルファード NH10W, NH15W
  イプサム ACM21W, 240S含む
  エスティマ R30系, R40系, アエラス含む
  ノアヴォクシー R60系, R70系, R75系
  アルファード / ヴェルファイア H20W, H25W
  エスティマ R50W, R55W
• NISSAN
  セレナ C25/C26 2WD, ジューク F15, リーフ ZE0
  キューブ NZ11, ノート NE11, マーチ NK12/NK13
• 適合と注意事項を確認してください。
  (4WDはパルサーが干渉しない微調整のみ)
• 2WD/FF車、後輪トーションビームアクスルのアライメント調整を可能にします
• 71000 トヨタ リアシムセット 定価15,750円
  (下記シム6種類x2枚 強度試験書付き)

  リヤーキャンバー/リヤートー調整用シム 定価2,100円
  71020 ±0.06°（±0゜4'）
  71021 ±0.13°（±0゜8'）
  71022 ±0.25°（±0゜15'）
  71023 ±0.38°（±0゜23'）
  71024 ±0.50°（±0゜30'）
  71025 ±0.75°（±0゜45'）
  インストールガイド
• 1輪あたり最大2枚のシムを使い、安全、正確に
  後輪キャンバーと後輪トーを約1゜まで調整可能にします。

VW リヤトー/キャンバーシム 71520/71530シリーズ

購入はこちらから

• アウディ: TTクーペ/ロードスター (8N 〜2006年)
  リアトーションビームアクスルのアライメント調整を可能にします
• フォルクスワーゲン: ゴルフ4 GTi(R32除く), ジェッタ,
  ニュービートル, ボーラ, Golf IV
• 71500 VWリアシムセット 定価25,830円
  下記シム8種類x2枚+シムレンチ (強度試験書付き)

  リアトー調整用シム 定価2,100円
  71520 ±0.13°（±0゜8'）
  71521 ±0.25°（±0゜15'）
  71522 ±0.38°（±0゜23'）
  71523 ±0.50°（±0゜30'）
  インストールガイド

  リヤキャンバー調整用シム 定価2,100円
  71530 +0.50°（+0゜30'）
  71531 +1.0°（+1゜0'）
  71532 -0.50°（-0゜30'）
  71533 -1.0°（-1゜0'）
  インストールガイド
• 87530 VW シムレンチ
  (リアハブを外すために設計された16mm薄型コンビネーションレンチ)

PEUGEOT リアシム 71850シリーズ

購入はこちらから

• プジョー307 (2001年〜)
• 前輪駆動、リヤサスペンション トーションビーム付トレーリングアーム式のアライメント調整を可能にします
• 71850 PEUGEOTリアシムセット 定価16,800円
  下記シム6種類x2枚 (強度試験書付き)

  リアキャンバー/リアトー調整用シム
  定価2,100円
  71851 ±0.06°(±0°4')
  71852 ±0.13°(±0°8')
  71853 ±0.25°(±0°15')
  71854 ±0.50°(±0°30')
  71855 ±0.75°(±0°45')
  71856 ±1.00°(±1°0')
  インストールガイド

• 1輪あたり最大2枚のシムを使い、安全、正確に 後輪キャンバーと後輪トーを約1°まで調整可能にします。

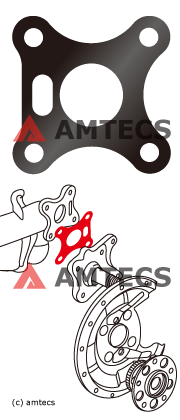

HONDA リアシム 71640/71650シリーズ

Honda Civic Type R Euro 3ドアハッチバック 欧州版の後輪車軸式サスペンションのリアキャンバーとリアトーを調整します。
1輪あたり2枚までのシムの組み合わせによりリアキャンバー1.00°、リアトーを0.50°まで変化させることができます。

購入はこちらから

• ホンダ シビック タイプR ユーロ 3ドア ハッチバック (FN2)
• 71600 HONDA リアシムセット 定価27,720円
  下記シム20枚(各種2枚) (強度試験書付き)

• リアトー調整用シム 定価2,100円
  71641 +0.13°（+0゜8'）
  71642 +0.25°（+0゜15'）
  71643 +0.38°（+0゜23'）
  71644 +0.50°（+0゜30'）
  71645 -0.13° (-0゜8')
  71646 -0.25° (-0゜15')
  71647 -0.38° (-0゜23')
  71648 -0.50° (-0゜30')
  インストールガイド

• リアキャンバー調整用シム 定価2,100円
  71651 ±0.50°（±0゜30'）
  71652 ±1.00°（±1゜0'）
  インストールガイド

Adjustable Rear Panhard Bar & Trailing Arms

FORD Mustang パナールバー & トレーリングアーム

SPCアルミ製ラテラルロッドとトレーリングアームは軽量化と耐久性、調整機構を備えます。取り付けは簡単で車両に取り付けたまま調整を行うことができます。高硬度ブッシングは、純正レベルのノイズとダンピングを維持しながらスポーティなハンドリングを提供します。

取付動画を見る

購入はこちらから

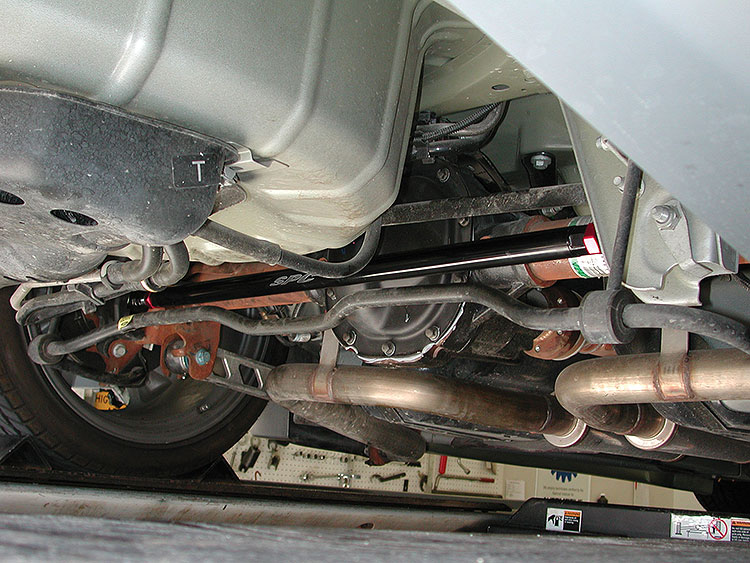

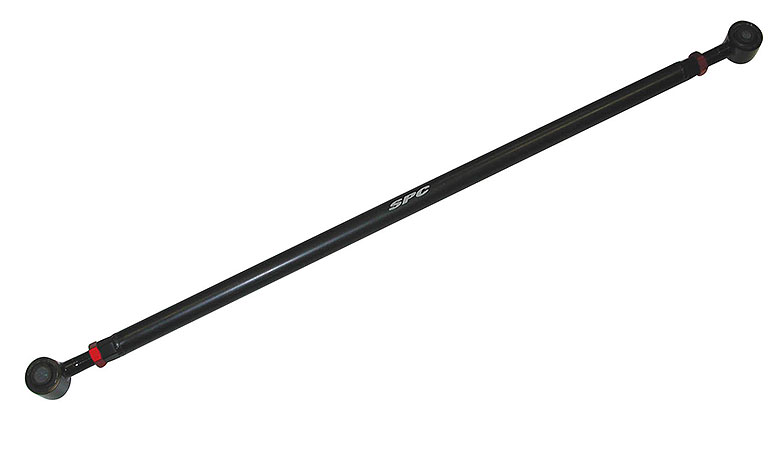

• 72045 マスタング ラテラルロッド
  ローダウンによるリアアクスルのズレを修正し、走行安定性を改善します。純正と同じサイズのブッシングを使用しておりますので、より硬い材質に交換することも可能です。
  調整幅±38mm。
  フォード マスタング (2005年〜)
  SPCフォトギャラリー

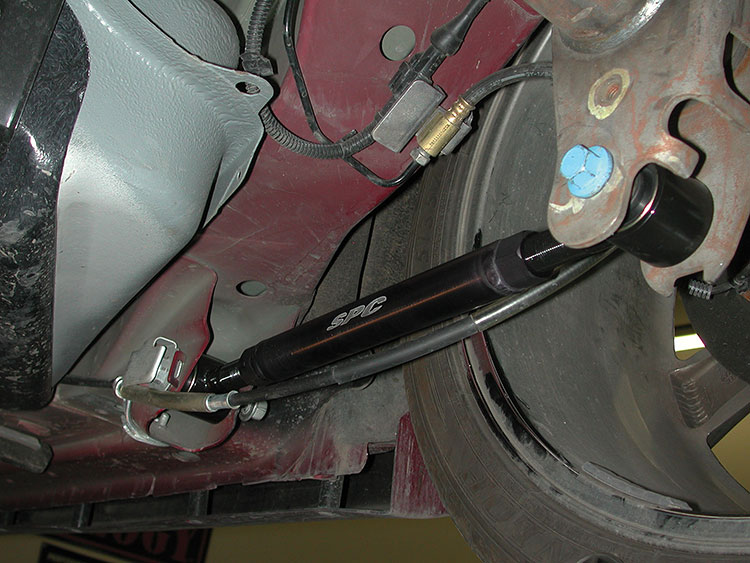

• 72345 マスタング リアトレーリングアーム
  スラストアングルとピニオンアングルの調整を行います。
  フォード マスタング (2005年〜)
  SPCフォトギャラリー

Thrust Alignment Plate

スラスト アライメント プレート

特許取得をしたスラストアライメントプレートは、リアにリーフ・スプリングを装着したほとんどの車両のセットバック、スラストアングルの修正を可能にします。 取付けは、アクスル(ホーシング)にリーフスプリングを固定しているUボルトをゆるめ、アクスルとリーフ・スプリングの間にこのアライメントプレートを入れＵボルトを締め直すことによって行います。
プレートの幅は60mm、76mm、102mmの3種類用意されており、多くのリーフスプリング車に対応するため各キットに多数のパーツが付属しています。

購入はこちらから

• 63020 スラストアライメントプレート 60mm
  幅60mmから70mmのリーフスプリングを装着した車両に適合します。
• 63030 スラストアライメントプレート 72mm
  幅80mmから100mmのリーフスプリングを装着した車両に適合します。
• 63040 スラストアライメントプレート 102mm
  幅4"から5"のリーフスプリングを装着した車両に適合します。

インストールガイド
フォトギャラリー

※長いUボルトが必要な場合があります。

A-Arm Camber/Caster Shim

Aアーム キャスター/キャンバーシム

購入はこちらから

• 前輪キャスター/キャンバーを調整するためのセットでさまざまなシムが含まれています。この種の調整を必要とする乗用車、トラックの85%に使用できるシムが用意されています。
• シボレー/GMC アストロ/サファリ, ブレイザー, ホンダ パスポート　いすゞ ビッグホーン ミツビシ チャレンジャー,
• Aアーム調整用Cam/Cas シムセット
• 87125、87145などＬ型ミニバンレンチシムを使うと便利です。

  シム寸法表

このほか様々なパーツ, ツールございます。
またご不明な点ございましたら弊社までご連絡ください。
